Keterangan:



1. Saat tombol START (PB1) ditekan, kran MV1 mulai membuka dan cairan mulai mengalir mengisi bak pengaduk. Pada saat yang bersamaan motor pengaduk (M) mulai dijalankan;

2. Jika air mencapai sensor TLB2 dan TLB1, maka kran MV1 ditutup dan motor pengaduk (M) dihentikan;

3. Selanjutnya, kran MV2 dibuka dan mulailah prose pengurasan cairan, jika cairan telah mencapai sensor TLB2, maka kran MV2 ditutup;

4. Jika proses 1 s/d 3 telah dilakukan sebanyak 4 (empat) kali, maka akan dinyalakan lampu indikator SELESAI dan proses tersebut tidak akan bisa dijalankan lagi walaupun ditekan tombol START (PB1).



Konfigurasi sistem:

Masukan	Alat		Keluaran	Alat
000.00	Tombol Start (PB1)		010.00	Kran isi (MV1)
000.01	Tombol Stop (PB2)		010.01	Kran kuras (MV2)
000.02	Tombol Reset (SE1)		010.02	Pengaduk (M)
000.05	Sensor atas (TLB1)		010.04	Indikator selesai
000.06	Sensor bawah (TLB2)		010.05	Buzzer

Diagram ladder:

Keterangan:



• Saat ditekan tombol START (PB1), maka dijalankan konveyor pembawa boks.

• Jika sensor boks (SE2) mendeteksi keberadaan boks maka konveyor pembawa boks akan dihentikan dan konveyor pembawa apel mulai dijalankan.

• Sensor apel (SE1) akan menghitung hingga 10 buah apel kemudian menghentikan konveyor pembawa apel (pencacah apel akan direset) dan proses dijalankan dari awal lagi demikian seterusnya hingga ditekan tombol STOP (PB2).



Konfigurasi sistem:

Masukan	Alat		Keluaran	Alat
000.00	Tombol Start (PB1)		010.00	Konveyor Apel
000.01	Tombol Stop (PB2)		010.01	Konveyor Boks
000.02	Sensor Apel (SE1)
000.03	Sensor Boks (SE2)

Diagram ladder:

Keterangan:

1. Pertama pembawa acara memberikan pertanyaan kepada 3 (tiga) peserta kuis, setelah selesai memberikan pertanyaan, maka…
2. Ke-tiga pemain berlomba-lomba untuk menekan tombol dalam rangka menjawab pertanyaan dari pembawa acara;
3. Buzzer akan dibunyikan setelah ada salah seorang pemain berhasil menekan tombol untuk pertama kalinya;
4. Indikator lampu pada pemain tersebut (yang berhasil menekan tombol untuk pertama kali) akan dinyalakan dan hanya bisa dimatikan oleh saklar utama.

Konfigurasi sistem:

Masukan	Alat		Keluaran	Alat
000.00	Tombol Pemain1 (PB1)		010.00	Buzzer
000.01	Tombol Pemain2 (PB2)		010.01	Lampu PEMAIN1
000.02	Tombol Pemain3 (PB3)		010.02	Lampu PEMAIN2
000.03	Tombol Reset (RST)		010.03	Lampu PEMAIN3

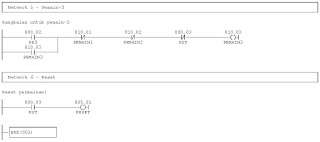

Diagram ladder:

Didalam pemrograman PLC dikenal bermacam metode pemrograman, salah satunya ladder diagram. Suatu Ladder diagram tersusun dari beberapa symbol inputan dan keluaran yang memiliki alamat-alamat tertentu, symbol tersebut antara lain:

• Normally open (NO), keadaan input-an (dapat berupa saklar, puss button, sensor,dll) yang normalnya pada posisi OFF, dan akan ON bila relay telah ter-energies
-----| |----- Normally open (NO)

• Normally close (NC), keadaan input-an yang normalnya pada posisi ON, dan akan OFF bila relay telah terenergies
-----|/|----- Normally close(NC)

• Output, keluaran dapat berupa relay, lampu, Buzzer, motor, pneumatic, dll
--------( )-| output

• Timer, pewaktu (delay) yang dapat diatur pada PLC memiliki teknologi solid state sehingga mempunyai kecermatan dan kecepatan yang lebih baik dibandingkan dengan relay konvensional

-----|-----------| Timer
|TIM |
| |
|-----------|
|address |
| |
|-----------|
|value |
| |
|-----------|

• Counter (pencacah), counter PLC dapat sebagai pencacah naik maupun pencacah turun dimana tergantung pada nilai yang dimasukkan dalam fungsi counter tersebut. Untuk pencacah naik (up-conter), pencacah dimulai dari 0 dan kemudian ditambah 1 pada masing-masing pulsa on dari masukan pencacah. Ketika nilai setting-nya telah tercapai, maka keluaran akan ter-energize. Pengaktifan masukan reset akan mengakibatkan pencacah akan kembali ke nilai awal yaitu 0 dan juga akan mereset keluaran pencacah. Pada pengoperasian pencacah turun (down-counter) dimulai dari nilai setting-nya dan ketika telah mencapai nilai 0 maka akan mengaktifkan keluaran pencacah

-----|-----------| Counter

|CNT |
| |
|-----------|
-----|address |
| |
|-----------|
|Value |
| |
|-----------|

Omron CPM1A menggunakan keluaran berupa relay, dengan adanya relay ini, menghubungkan dengan piranti eksternal menjadi lebih mudah. Pada gambar II.4 ditunjukkan gambar internal rangkaian relay sebagai keluaran pada CPM1A .

CPU PLC betul-betul terisolasi dari luar, pertama dengan menggunakan komponen optoisolator dan dari optoisolator ini digunakan untuk menggerakkan relay (terminal A dan B). Sebagai tambahan diberikan dioda yang dipasang paralel dengan relay sebagai pengaman, untuk antisipasi arus balik yang terjadi pada saat pensaklaran secara mekanis dari relay itu sendiri.

Saat CPU PLC mengubah status keluaran dari ‘0’ menjadi ’1’, maka optoisolator akan bekerja untuk menggerakkan relay sehingga terminal A dan B akan tersambung (hubung-singkat). Pada gambar II.5 ditunjukkan contoh status memori pada CPU PLC berkaitan dengan status relay pada keluaran PLC, hanya keluaran O0 dan O3 saja yang terhubung-singkat.

Gambar .Contoh menghubungkan keluaran PLC dengan lampu

Untuk lebih jelasnya, pada gambar ditunjukkan bagaimana menghubungkan keluaran PLC dengan lampu-lampu bolam, sehingga kita juga bisa melihat keluaran mana saja yang ON atau terhubung singkat. Satu terminal, yaitu terminal COM dihubungkan dengan jala-jala listrik, dalam contoh digunakan 220V, dan masing-masing terminal (O0 hingga O3) dihubungkan dengan lampu. Sedangkan terminal lampu sisanya dihubungkan bersama ke jala-jala listrik.

Sebagai seorang enginer PLC tidak sah kalau kita hanya mengetahui bagaimana metode memprogram PLC tanpa tahu konfigurasi hardware pada PLC, konfigursi / wiring pada PLC sangat penting untuk menganalisa jika ada trouble pada PLC yang kita gunakan.
Berbagai macam sensor, saklar atau komponen-komponen lain yang dapat digunakan untuk mengubah status bit dari memori status masukan PLC dapat dipasang atau digunakan sebagai masukan ke PLC. Untuk bisa melakukan perubahan pada memori status masukan tersebut, dibutuhkan sumber tegangan untuk memicu masukan. Untungnya CPM1A sudah dilengkapi dengan sumber tegangan 24 VDC (letaknya di kiri bawah terminal keluaran, lihat kembali gambar diawah ini.


Ssehingga contoh rangkaian untuk masukan ditunjukkan pada gambar dan perhatikan hubungan COM pada PLC dengan sumber tegangan 24 VDC dan COM pada saklar dengan tegangan 24 volt DC.

Tiap-tiap PLC pada dasarnya merupakan sebuah mikrokontroler (CPU-nya PLC bisa berupa mikrokontroler maupun mikroprosesor) yang dilengkapi dengan periferal yang dapat berupa masukan digital, keluaran digital atau relay. Perangkat lunak programnya sama sekali berbeda dengan bahasa komputer seperti pascal, Basic, C dan lain-lain, programnya menggunakan apa yang dinamakan sebagai diagram tangga atau ladder diagram.

CPM1A dan CPM2A merupakan PLC produk Omron, perbedaan mendasar antara CPM1A dan CPM2A adalah fungsi dan jumlah terminal masukan dan keluarannya, CPM1A 10 memiliki 6 masukan (I0 – I5) dan 4 keluaran (O0 – O3) total jalur keluaran/masukan, sedangkan CPM2A memiliki 20 jumlah keluaran dan masukan yang jauh lebih banyak, yaitu 12 masukan dan 8 keluaran (total 20 jalur keluaran/masukan). Pada gambar II.1 dan II.2 ditunjukkan gambar Omron CPM1A 10 keluaran/masukan (10 I/O), sedangkan pada gambar II.3 ditunjukkan gambar Omron CPM2A 20 keluaran/masukan.

Sebagai mana terlihat pada gambar II.1 (CPM1A-10) maupun II.3 (CPM2A-20), selain adanya indikator keluaran dan masukan, terlihat juga adanya 4 macam lampu indikator, yaitu PWR, RUN, ERR/ALM dan COMM. Arti masing-masing lampu indikator tersebut ditunjukkan pada tabel II.1.

Indikator	Status	Keterangan
PWR	ON	Catu daya disalurkan ke PLC
(Hijau)	OFF	Catu daya tidak disalurkan ke PLC
RUN	ON	PLC dalam kondisi mode kerja RUN atau monitor
(Hijau)	OFF	PLC dalam kondisi mode PROGRAM atau munculnya
		kesalahan yang fatal
COMM	Kedip	Data sedang dikirim melalui port periferal atau RS-232C
(kuning)	OFF	Tidak ada proses pengiriman data melalui port periferal
		maupun RS-232C
ERR/ALM	ON	Muncul suatu kesalahan fatal (operasi PLC berhenti)
(merah)	Kedip	Muncul suatu kesalahan tak-fatal (operasi PLC berlanjut)
	OFF	Operasi berjalan dengan normal

Gambar . Omron CPM1A

Selain 4 lampu indikator, juga bisa ditemukan adanya fasilitas untuk melakukan hubungan komunikasi dengan komputer, melalui RS-232C atau yang lebih dikenal dengan port serial
