Thermistor merupakan salah satu sensor suhu yang sangat mudah untuk digunakan, karakteristik dari thermistor ini ialah thermistor akan berubah resistansinya / tahanannya ketika terjadi perubahan suhu disekitarnya.

Dengan karakteristik seperti itu, dengan menggunakan prinsip pembagi tegangan dalam merancang suatu sensor sederhana, dapat dibaca perhitungannya di artikel saya sebelumnya Prinsip Dasar Rangkaian Sensor >> Rangkaian Sensor dengan Pembagi Tegangan. kita dapat merancang dan membuat rangkaian pendeteksi suhu.

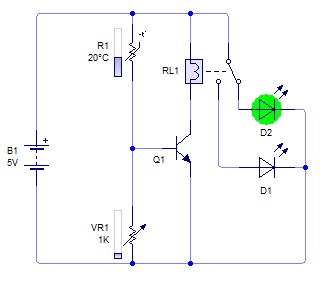

Ketika thermistor mendeteksi kenaikan suhu maka resistansi thermistor akan mengecil dan ketika resistansi thermistor lebih kecil dari resistansi variabel resistor sebagai pembagi tegangannya maka akan ada arus yang mengalir ke basis transistor, ketika itu juga relay akan aktif dan led merah [ sebagai indikator panas akan aktif] sebaliknya jika suhu yang dideteksi thermistor kecil maka resistansi pada thermistor akan menjadi besar, dan ketika resistansi thermistor lebih besar dari pembagi tegangannya dalam rangkaian kali ini variabel  resistor maka tidak akan ada arus yang mengalir ke basis transistor, relay tidak aktif dan led hijau [ sebagai indikator suhu tidak panas aktif ].
