Tips Membuat PCB | Printed circuit board

Sering kali kita dalam membuat / merancang suatu rangkaian menggunakan jenis PCB matriks, artinya setiap jalur yang menghubungkan antar komponen kita buat sendiri baik dengan jumper ataupun dengan solder, ini membuat rangkaian yang kita buat menjadi kurang rapi dan sulit sekali di analisa jika terjadi kesalahan dalam merangkai.

Untuk mengatasi hal tersebut ada baiknya kita membaut jalur PCB | Printed circuit board, sehingga serumt apapun circuit yang kita buat tetap akan terlihat rapi dan mudah di analisa.


Berikut komponen dan alat yang harus disiapkan:
1. PCB polos

2. Plastik mika (buat rangkain menggunakan eagle,protl,livewire,pcb wizard,dll lalu print(printer jenis laser) dengan plastik ini kalau print rangkaian dengan kertas biasa lalu fotocopy dengan plastik ini).

3. FeCl3 (Ferric clorid)
4. Bor
5. Amplas


Untuk tutorial (silahkan lihat video dibawah ini)



selamat mencoba dan semoga bermanfaat

Trik mengembalikan files yang disembunyikan Virus

Sering kali pemilik flashdisk yang memiliki flashdisk ber jam terbang tinggi dibuat resah karena files yang tersimpan di flashdisk tersebut disembunyikan oleh virus, sehingga flashdisk terlihat kosong tetapi ketika dilihat pada properti nya flashdisk memiliki used space yang besar.

Jangan langsung panik ketika mengalami keadaan tersebut apalagi langsung mem format flashdisk, itu terjadi karena virus tersebut merubah attribut file - file yang ada untuk ter hidden kan atau windows menganggap files ini memang sengaja untuk kita sembunyikan. untuk melihat / mengembalikan kembali files tersebut kita tinggal merubah kembali atribut dari files ini, caranya buka command prompt atau tekan window + R lalu ketik cmd.

maka akan terbuka jendela command prompt.
lalu lihat berada di drive mana flashdisk kita tadi, misl drive f, maka ketikkan:
F:
untuk berpindah drive,
lalu ketikkan attrib -s -h *.* /s /d
tekan Enter



Insyallah files yang ter hidden oleh virus dapat terlihat dan diakses kembali.
baca juga :Tips Matikan Autorun pada USB dan ROM Drives di Windows, Trik Kunci Folder Tanpa Software | Lock folder

Semoga bermanfaat...

Tips / trik membuat Link (New Tab)


Link merupakan suatu tautan baik itu berupa tulisan atau gambar yang membantu kita untuk menuju suatu alamat (URL),. menurut berbagai pakar SEO (Search Engine Optimization) semakin banyak link yang menuju blog maka akan semakin tinggi pula peringkat blog tersebut dalam search engine tersebut.

Tentunya blogger lain tidak mau memasang link blog kita kalau kita tidak memasang link mereka pada blog kita, istilahnya yang berkembang untuk tukeran link biasanya disebut link exchange

Untuk memasang link pun ada triknya, jangan sampai link tersebut ketika di klik malah menutup kita punya blog, tapi harusnya link tersebut ketika di klik maka otomatis membuka tab baru pada web browser nya sehingga tidak menutup alamat blog kita.

contoh sederhana (link yang menutup blog kita)
coba klik

contoh link ( yang benar menurut saya)

coba klik


untuk penulisan link nya dengan kode html berikut:

<a href="http://all-thewin.blogspot.com/2010/08/program-bel-kuis.html" target="_blank"><span style="font-weight: bold;">coba klik</span></a>

Catatan:
Url nya silahkan di ganti dengan URL link tujuan, sedangkan tulisan coba klik silahkan diisi dengan "teks link" (tulisan yang dapat di klik).


Trik sederhana dan semoga bermanfaat....

Program Bel Kuis dengan CoDeSys

Untuk kesekian kalinya saya membuat postingan mengenai Bel Kuis, dua postingan sebelumya dibahas mengenai program bel kuis dengan Syswin PLC Omron dan rangkaian bel kuis dengan relay tanpa PLC, kali ini pun tidak jauh berbeda yaitu membuat program bel kuis dengan CoDeSys PLC WAGO.

Untuk penjelasan tentang prinsip kerja bel kuis silahkan baca dua postingan tentang bel kuis sebelumnya.

Berikut program ladder diagram nya:




Ini type - type variabel yang digunakan dalam program diatas:

    Tombol1: BOOL;
    Lampu2: BOOL;
    Lampu3: BOOL;
    Lampu1: BOOL;
    Tombol2: BOOL;
    Tombol3: BOOL;
    Buzzer: BOOL;
    tim1: TON;
    tim2: TON;
    tim3: TON;
    mem1: BOOL;
    mem2: BOOL;
    mem3: BOOL;
    t1: TOF;
    t2: TOF;
    t3: TOF;

Berikut hasil simulasinya

Untuk cara simulasi silahkan baca trik simulasi PLC WAGO dengan CoDeSys..

Semoga Bermanfaat...

Membuat Bel Kuis Dengan Relay

Setelah beberapa postingan sebelumnya selalu mengenai Programable logic control (PLC) artinya pengendalian/kontrol dengan memprogram. Postingan berikut ini mengenai pengendalian berbasiskan wiring dengan menggunakan penegndali konvensional yaitu relay. Untuk prinsip kerja relay dapat dibaca disini.

Salah satu aplikasi pengendalian sederhana namun bermanfaat yang dapat dibuat dengan relay adalah bel kuis.
Komponen elektronika yang dibutuhkan
1. 3 Buah Relay
2. 3 buah lampu
3. 3 buah Push Button

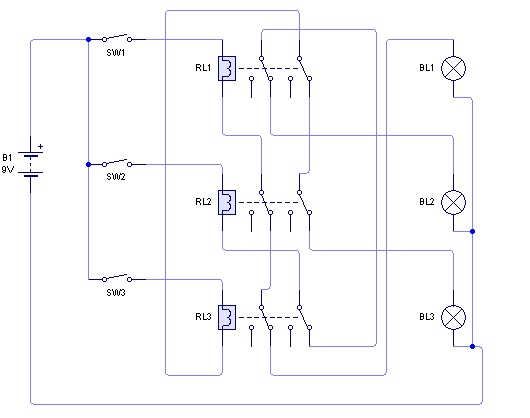

Berikut gambar rangkaian Bel Kuis dengan Relay.


Bel Kuis terdiri dari tiga tombol dan 3 lampu, jadi tombol yang aktif duluan maka lampu pada tombol tersebut hidup dan selama lampu itu hidup walaupun tombol lain dicoba untuk ditekan maka lampu pada tombol lain tidak akan bisa hidup.

Berikut hasil simulasi dengan menggunakan livewire.


Lihat juga Program Bel Kuis dengan menggunakan PLC

Semoga Bermanfaat...

Tips Visualisasi PLC WAGO dengan CoDeSys | Simulasi PLC

Salah satu keunggulan (menurut saya) dari Software CodeSys yang digunakan untuk memprogram WAGO adalah fitur visualisasi / simulasi yang dimiliki,. Sehingga mempermudah pengguna untuk belajar memprogram PLC.

Setelah membuat program baik dalam bentuk ladder diagram, function blok, dll, kita dapat melaukan simulasi.
Berikut cara melakukan visualisasi / simulasi PLC WAGO:

1. Anggap saja kita telah membuat program, misalnya


2. Buka Tab visualization


3. klik kanan dan add object.


4. tambahkan toolbox berikut


Button biasanya dapatdigunakan untuk input (yang bertype BOOLEAN) shape dapat digunakan untuk output (yang bertypr BOOLEAN)
5. pada button klik dua kali lalu ke tab input, pilih Tab Variable dan tekan F2, lalu muncul jendela

sesuaikan dengan data yang di tulis di program
6. pada shape klik dua kali lalu ke tab colors , untuk memilih warna ketika berlogika true atau false

lalu pilih Tab input, pilih change colors  dan tekan F2, lalu muncul jendela



Sesuaikan dengan alamat program

 kali pada menu editor pilih online >> simulation mode >> login >> run, selesai....

Semoga bermanfaat

Belajar Memprogram PLC WAGO dengan CoDeSys


Begitu banyak jenis Programable Logic Controller yang ada dan digunakan dalam dunia Industry, salah satunya adalah WAGO. Aplikasi / Software yang digunakan dalam merancang program pada PLC WAGO ini adalah CoDeSys. Salah hal menarik kenapa mempelajari CodeSys ini ialah disediakannya fitur simulasi yang memudahkan penegguna untuk dapat memvisualisakian program yang telah dibuat.

Berikut pengenalan singkat panduan untuk memprogram CoDeSys

  1. Normaly Open


Type data dari fungsi ini harus diisi dengan BOOL (Boolean) yang hanya mempunyai dua logika True atau false.

  1. Normaly Close


Type data dari fungsi ini harus diisi dengan BOOL (Boolean) yang hanya mempunyai dua logika True atau false.

  1. Output


Type data dari fungsi ini harus diisi dengan BOOL (Boolean) yang hanya mempunyai dua logika True atau false.

  1. Timer


Ada 4 Jenis variable yang ada pada function ini, yaitu IN, PT, Q, ET. IN merupakan inputan dari tombol/variaabel yang ber type BOOL. PT merupak set point dari timer tersebut, format baku untuk pengisian PT t#5s. dimana angka 5 menunjukkan waktu 5 sekon, dapat diisi sesuai dengan kebutuhan. Q berupak output yang betype BOOl dan akan bernilai True jika ET = PT. ET dapat dikosongkan saja karena secara default bernilai nol. Untuk jenis Timer pada WAGO ada 3 macam TOF, TON dan TP.
  1. Counter


Ada 5 variabel yang ada pada function ini, yaitu CU, RES, PV, Q, CV. CU merupakan inputan untuk memulai mencacah yang mesti ber type BOOL. RESET untuk mengeset ulang perhitungan harus ber type BOOL. PV diisi dengan nilai sesuai kebutuhan berapa kali kita ingin men cacah. Q merupakan Output yang bertype BOOL. Dan CV merupakan Current Value yang dapat digunakan berapa nilai yang sudah tercacah sekarang.
  1. Box
Function box dapat dikatan sebagai function serba ada karena dapat kita gunakan untuk berbagai macam operasi dari arimatika, perbandingan, logika, dll untuk gambar diatas digunakan untuk operasi aritmatikan pembagian (MUL) dan biasanya digunakan untuk pengolahan data masukan yang bersifat Analog.

Masih banyak jenis function yang terdapat dalam CoDeSys ini, tapi enam diatas menurut saya adalah fumction – function fundamental dalam proses memprogram WAGO dengan CoDeSys.

Untuk contoh program dan cara visualisasi plus penulisan alamat input/output akan saya jelaskan dilain kesempatan.

Semoga bermanfaat.

Pendapat Tokoh Dunia tentang Nabi Muhammad SAW >> How about you?

Saya tertarik di banyak peringatan tentang Hari Kebangkitan Nasional, banyak berbagai seminar atau pun acara yang membicarakan hal tersebut, Hari kebangkitan Nasional diyakini menjadi titik kebangkitan Indonesia dalam rangka untuk memperjuangkan kemerdekaan. Saya coba menghubungkan kebangkitan Nasional (yang menurut sejarah banyak dipelopori oleh tokoh cendikiawan religius itu) dengan salah satu kebangkitan Universal dunia. Jika ditarik ke untaian sejarah yang lebih jauh lagi, jauh 1400 Tahun yang lalu didaerah Padang pasir gersang yang dihimpit oleh dua peradaban mapan, Romawi dan Persia (seperti Indonesia pada saat itu yang menjadi rebutan berbagai kepentingan luar), ada satu percikan api (meminjam istilah Soekarno) yang membuat pasir dipadang pasir itu berubah sifat menjadi mesiu yang meledakkan api pembaharuan dalam system kehidupan masyarakat. Muhammad Bin Abdullah berhasil mengubah sejarah dunia. Berikut saya petikkan komentar para tokoh dunia mengenai pribadi Nabi Muhammad SAW. Sumbernya saya dapat disini.

1. Mahatma gandhi
Ajaran yang dibawa oleh Muhammad adalah peninggalan yg paling Bijaksana bukan hanya utk Muslim tapi utk seluruh Umat manusia

2. Thomas Carlyle
sesorang yg memiliki jiwa yg tenang dan besar,salah satu kharismatiknya. Dia(Muhammad) sungguh terlalu baik terhadap dunia ini,Sang Pencipta yang menyuruhnya.

3. Dr. Baron Omar Rolf von Ehrenfels
‎"Nabi Muhammad s.a.w. adalah Rasul Islam dan mata rantai terakhir dalam rangkaian para Rasul yang membawa risalah-risalah besar"

4. Annie Besant (1847-1933)
Siapa pun yang memplajari kehidupan dan sifat Nabi besar dari jazirah Arabia ini, siapa pun yang mengetahui bagaimana ia mengajar dan bagamana ia hidup, pasti memberikan rasa hormat kepada Nabi agung itu, salah seorang utusan Tuhan yg luar biasa.(The Life and Teachings of Muhammad, Madras, 1932, h.4)

5.Sir William Muir
Muhammad saw membawa berakhirnya penyembahan berhala. Beliau mengajarkan Monotheism dan Tuhan yg maha Kuasa, Perduli Anak yatim piatu, Emansipasi, perbudakan, melarang alkohol.... (Life of Mohammed" by Sir wiliam Muir)

6. Edward Gibbon (1737-1794)-sejarahwan terbesar Inggris

Memorinya (yakni, Muhammad) sangat besar dan kuat, sikapnya sederhana dan ramah, imajinasinya agung, keputusannya jelas, cepat, dan tegas. Dia memiliki keberanian berpikir maupun bertindak. (History of the Decline and Fall of the Roman Empire, London, 1838, vol.5, h.335)

7. Sir George Bernard Shaw
Saya yakin, apabila orang semacam Muhammad memegang kekuasaan tunggal di dunia modern ini, dia akan berhasil mengatasi segala permasalahan sedemikian hingga membawa kedamaian dan kebahagiaan yang dibutuhkan dunia: Ramalanku, keyakinan yang dibawanya akan diterima Eropa di masa datang dan memang ia telah mulai diterima Eropa saat ini..

8. Michael H. Hart (The 100: A Ranking Of The Most Influential Persons In History, New York, 1978)
Pilihan saya untuk menempatkan Muhammad pada urutan teratas mungkin mengejutkan semua pihak, tapi dialah satu-satunya orang yang sukses baik dalam tataran sekular maupun agama.

9. Bosworth Smith
Dia adalah perpaduan caesar dan paus, tapi dia adalah sang Paus tanpa pretensinya dan seorang caesar tanpa Legionnaire-nya: tanpa tentara, tanpa pengawal, tanpa istana, tanpa penghasilan tetap, jika ada seorang manusia yg pantas untuk berkata bahwa dia-lah wakil Tuhan penguasa dunia, Muhammad-lah orang itu, karena ia memiliki kekuatan meski ia tak memiliki segala instrument atau penyokongnya". (Mohammad n Mohammadanism, london 1874, h.92)

10. Dr. William Draper
4 tahun setelah kematian Justinian,A.D.569, lahir seorg laki2 (Muhammad saw) di Mekah, Arabia,l aki2 yg telah membrikan pengaruhnya terhadap seluruh Ras Manusia menjadi Pemimpin Agama dr berbagai macam empire,menuntun cara hidup dari 1/3 umat manusia di dunia ini, Beliau pantas diberi gelar Messenger of God....." ('History of Intellectual Development of Europe)

11. James A. Michener
Dalam setiap hal, Muhammad saw adalah seorang yg mengdepankan akal. Ketika putranya meninggal disertai gerhana dan menimbulkan anggapan ummatnya bahwa hal tsb adalah wujud rasa belasungkawa Tuhan kepadanya, Muhammad saw berkata: "Gerhana adalah sebuah kejadian alam biasa, adalah suatu kebodohan mengkaitkannya dengan kematian atau kelahiran seorang manusia". ("Islam: The Misunderstood Religion," dalam READER'S DIGEST (American edition), Mei 1955, hlm. 68-70.)

12. Ir. Soekarno
Cetusan api yang keluar dari Muhammad ini mencetus pada butir pasir-pasir di padang pasir. Dan pasir ini berubah sifat menjadi mesiu dan dinamit yang meledak. Dan ledakannya itu didengarkan oleh seluruh umat manusia didunia ini. Saking hebatnya getaran jiwa Muhammad itu.

Allahumma sholi ala Muhammad…

Tips Matikan Autorun pada USB dan ROM Drives di Windows


Virus, worm, malware yang sering merecoki system kerja windows sering kali muncul ketika komputer / laptop kita terhubung dengan USB Flashdisk dan CD yang telah terinfeksi virus dan sahabat-sahabatnya. Secara otomatis windows biasanya menjalankan otomatis setiap aplikasi yang ada baik pada flasdisk ataupun CD/DVD Rom ketika kita pasang.

Satu solusi untuk masalah ini ialah kita matikan autorun / autoplay yang secara default selalu berjalan pada windows kita.

Berikut langkah – langkahnya.

  1. Masuk ke jendela Grup Policy, dengan mengetikkan gpedit.msc pada jendela Run.

Gambar 1. Menu Run

  1. Lalu ada dua menu utama yang pertama Computer Configuration dan User Configuration
  2. Buka pada Computer Configuration >> Administrative Template >> System >> Turn Off Autoplay

Gambar 2. Cari Turn Off Autoplay

  1. Double klik Turn Off Autoplay, pada tab setting centang enable serta pada Turn Off Autoplay On pilih All Drives, tekan OK





Gambar 3. Setting Autoplay

  1. Ulangi langkah ketiga sampai kelima untuk menu User Configuration.

Semoga Bermanfaat…


Trik Kunci Folder Tanpa Software | Lock folder


Sering kali pengguna komputer ingin menjaga ke privacy an data yang ia miliki, baik data tugas, catatan pribadi, gambar pribadi, bahkan film *** pribadi yang tidak ingin diakses oleh siapapun.

Windows sebenarnya sudah memiliki fitur seperti don’t show hidden files tapi dari sisi keamanan masih terlalu mudah untuk dapat dilihat orang lain. Sebenarnya banyak beredar software-software yang dapat digunakan untuk melakukan hal tersebut

Dalam artikel kali ini saya ingin berbadi sedikit Trik Kunci Folder Tanpa Software, dengan hanya melakukan manipulasi langsung registry tanpa bantuan software.
Oke, check ths out.

Buka run program atau tekan windows + R
Lalu ketikkan kode berikut pada jendera run
cacls "lokasi folder" /p everyone:n /e

kode tersebut digunakan untuk mengunci file, dan untuk membukanya kembali ketik kode

cacls "lokasi folder" /p everyone:f /e

Contoh kita akan mengunci folder Rahasia Allthewin yang terletak di Drive D:

Gambar 1. Lokasi Folder


Ketikkan pada jendela run: cacls "D:\Rahasia Allthewin" /p everyone:n /e

Gambar 2. Ketikkan Kode pada jendela Run
Folder tersebut jika dikases akan muncul peringatan

Gambar 3. Folder Terkunci

Untuk membuka file tinggal ganti huruf “n” menjadi huruf “f”.

Semoga bermanfaat…


Trik / Tips Install Linux dengan FlashDisk | Membuat Bootable Linux via FlashDisk

Salah satu kelebihan OS Linux dibandingkan Windows, Mac, dll adalah Linux merupakan Open Source yang memang tersedia secara gratis dan mengalami revisi – revisi dan terus menerus dikembangkan, dibanding windows yang harganya kurang akrab dengan pemakai komputer di Indonesia (sehingga memunculkan kreativitas untuk membajak). Linux juga lebih aman dari virus, malware karena masih jarang pengembang virus yang ditujukan untuk mengacaukan system kerja Linux.

Sedikit tips untuk membuat bootable linux via Usb Flasdisk ini karena sekarang banyak laptop mini yang tidak memiliki CD Rom sehingga menyulitkan untuk menginstal Linux, tapi jangan khawatir, kendala tersebut dapat kita atasi dengan membuat installer ataupun bootable Linux dengan media botting melalui USB.

Software tambahan yang dibutuhkan ialah unetbootin (Universal NetBoot Installer), yang dapat didapatkan secara gratis pula, ini tampilan awal dari unetbootin.



Gambar 1. Tampilan awal  unetbootin

Langkah kedua kita tinggal browse file linux yang berekstensi ISO yang dapat di download Ubuntu.com, untuk distribusi Ubuntu, ataupun dapat menggunakan distribusi lainnya.



Gambar 2. Cari file dari komputer

Tekan Ok lalu akan muncul jendea berikut



Gambar 3. Proses pembuatan Bootable Linux

Tunggu sampai selesai kurang lebih waktunya 5 – 10 menit.

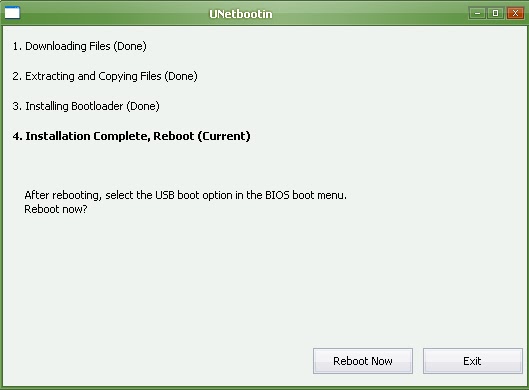

Gambar 4. Finish

Klik Restart Now, komputer akan otomatis restart lalu tinggal atur di BIOS untuk memilih Booting melalui USB.

Semoga bermanfaat..

KH.Ahmad Dahlan: Agar Biola Kita Tak Sumbang


"Maaf pak kyai, Agama itu apa sih?" tanya salah seorang murid  K.H Ahmad Dahlan lalu sang kyai tidak langsung menjawab tapi malah mengambil biola dan memainkan sebuah simphony dengan begitu piawai, mendayu dan syahdu. Murid-murid khusyuk mendengarkannya, merasa tenteram, damai. Mereka tak ingin sang kiai berhenti memainkannya. ”Itulah agama,” kata Dahlan usai memainkan alat musik yang diperolehnya dari seseorang di kapal dalam perjalanan pulangnya dari Mekkah. Kini dia ganti meminta salah seorang muridnya memainkan biola itu.


Sang murid ragu-ragu karena tak pernah menyentuh benda itu, apalagi memainkannya. Tapi karena Dahlan mendesaknya, dia berusaha memainkannya juga. Tak ayal, bukan suara merdu yang keluar, tapi gesekan tak teratur,sumbang, dan memekakkan telinga. ”Itu juga agama,”kata Kiai Dahlan setelah sang murid menghentikan aksinya karena tak tahan ditertawakan teman-temannya.

Sebuah analogi sederhana yang dipakai oleh KH.Ahmad Dahlan dalam usahanya menjelaskan hakikat sebuah agama pada murid-muridnya, agama itu menentramkan, menyejukkan, mengayomi bagi mereka yang dapat memahaminya secara benar, tapi ketika tidak dipahami secara benar maka ia akan terasa hambar, memekakkan bahkan dapat meresahkan.

Dewasa ini, kita saksikan agama dimainkan secara sumbang oleh banyak orang-orang di sekitar kita, tingkat kesumbangannya pun beragam dari yang merusak pemandangan, memekakkan telinga, melukai akal sehat, namun sesekali agama dimainkan secara syahdu, mungkin kita butuh Dahlan baru yang mampu mengembalikan Islam sebagai mestinya seperti ketika ia disampaikan oleh nabi Muhammad SAW.

Tokoh tokoh agama yang kita saksikan akhir-akhir ini adalah tokoh tokoh yang dihadapi KH Ahmad Dahlan satu abad silam, yakni tokoh tokoh yang antibiola, anti-Barat, antiasing, dan anti pemikiran pemikiran baru yang mencerahkan. Hanya sedikit dari mereka yang memerankan Kiai Dahlan dan berusaha meneruskan semangat perjuangan kiai pembaru itu.



Para pembaru Muslim, sejak Imam Syafi’i hingga Syafii Maarif (penerus cita-cita KH Ahmad Dahlan yang juga pernah menjabat sebagai Ketua Muhammadiyah), menyadari betul bahwa dunia berubah terus Di sinilah diperlukan ijtihad, keberanian berpikir, untuk mengatasi kebuntuan dan segala macam solusi problema dengan kembali berdialog dengan Al Quran dan Al hadist. Sejak dulu para pembaru muslim menyadari betul bahwa pembaruan agama memang bukan persoalan mudah. Selalu ada tantangan dari masyarakat yang sudah merasa nyaman dengan pikiran-pikiran lama, yang sesungguhnya tidak lagi cocok dengan situasi zaman yang baru.

Kini kita memerlukan pembaru abad ini yang akan meneruskan cita-cita dan semangat KH Ahmad Dahlan. Kita memerlukan para pembaru dan tokoh-tokoh agama yang bisa memainkan ”biola” secara merdu, syahdu, dan menenteramkan. Sudah terlalu banyak pemain ”biola” yang membuat kita sakit telinga karena atraksinya yang buruk dan mengecewakan. Kita harus membuka diri,memberikan ruang buat pembaruan agama, agar ”biola” kita tak lagi terdengar sumbang .

wamaa arsalnaaka illa rahmattan lil a'lamin, "Tidaklah kami mengutus kamu, kecuali menjadi rahmat bagi seluruh alam semesta"
